3800形は1987～89年にアルナ工機で9編成製造されました。
3700形に次ぐ宮島線直通用3車体連接車「ぐりーんらいなー」3代目です。
800形（83～92年製）と同じ電機子チョッパ制御と思いきや VVVFインバータ制御（GTO)が採用されました。ちなみに3700形（84～87年製）は抵抗制御です。
なんと広電は1987年に800形電機子チョッパ車（3月）、3700形抵抗制御車（6月）、3800形VVVVFインバータ車(3.11月）と3通りの制御方式の電車をデビューさせています。
モータはTDK-6300A となりましたが出力は3700形と同じ 60kw ×４です。
3800形は市内線にも使用されています。クーラーは02.03が東芝製、01、04～09は三菱製です。
帯の位置が変わり、グリーンの濃淡にすることですっきりとしてイメージになりました。
３８０５ 1988年製 三菱製クーラーユニット
05F① ３８０５A
05F② ３８０５C
05F③ ３８０５B
撮影2012.8：十日市町
３８０２B 1987年製 東芝製クーラーユニット
同じ87年製 800形（803.04）と前照灯、尾灯の構成が同じ。撮影1990.2？：猿猴橋町
３８０６B 1989年製 三菱製クーラーユニット
88年製（04～）以降、ライトが角形になりました。 撮影2006.3：猿猴橋町

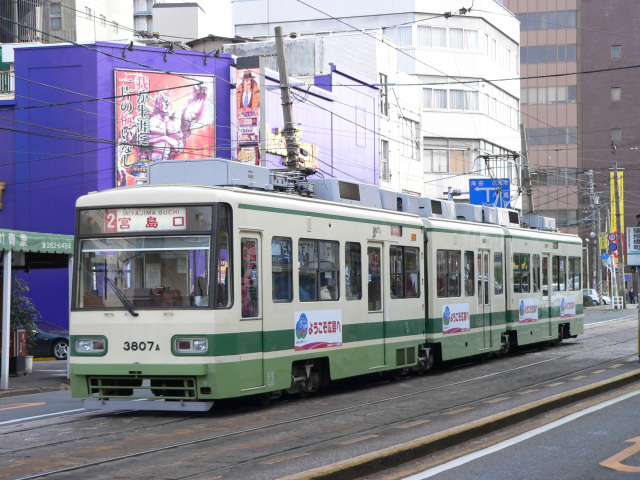

３８０７A 1989年製 三菱製クーラーユニット
撮影2006.3：猿猴橋町

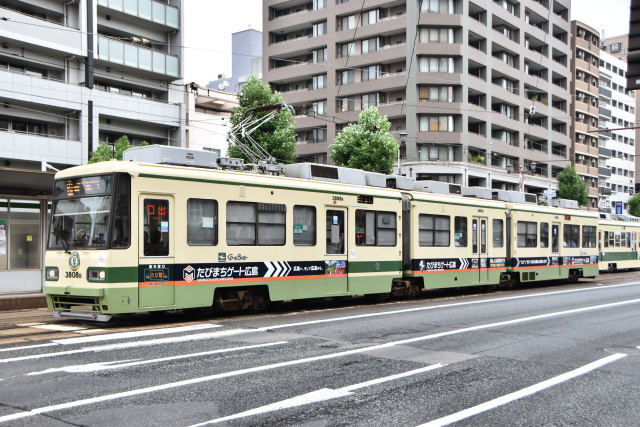

３８０８B 1989年製 三菱製クーラーユニット 換気用スリット付き
行き先表示器がLED式に変更 撮影2025.8：十日市町
３８０９A 1989年製 三菱製クーラーユニット
撮影2006.3：猿猴橋町
3800形 3801-09 A-C-B 1987-89年 アルナ工機製
26.680：2.500：3.820 37.9 t 152 名 70 席
台車: FS-87 住友 モーター：TDK-6300A 東洋 60kw ×４
制御装置：RG616-A-M 東洋 VVVFインバータ制御 ブレーキ 回生補足空気
参考文献：「路面電車」鉄道ピクトリアル #593 1994.7（電気車研究会）
3800形 広告塗装
３８０１A 1987年製 Garden Garden 2008.1撮影
撮影場所：十日市町

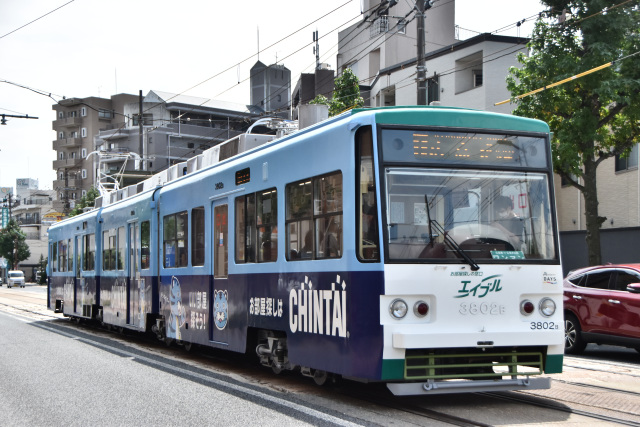

３８０２A／B 1987年製 エイブル／CHINTAI 市内線1号系統 2025.8撮影
左右で広告主が違います。換気用スリット付き 行先表示器をLED式に 撮影：皆実町6丁目
３８０３B 1987年製 日本赤十字社 2014.3撮影
撮影場所：猿猴橋町
３８０４B 1988年製 中国新聞 2006.3撮影
撮影場所：猿猴橋町
３８０５A 1988年製 NTT西日本 2006.3撮影
撮影場所：猿猴橋町

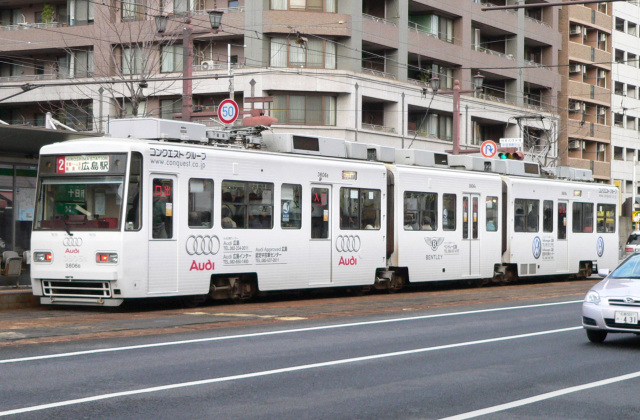

３８０６B 1999年製 Audi／ﾌｫﾙｸｽﾜｰｹﾞﾝ 2008.1撮影
撮影場所：十日市町
