京阪電気鉄道 大津線 700形 350型 500型 改造 複電圧車 1992年~

京阪電気鉄道 大津線 700形 350型 500型 改造 複電圧車 1992年~

700形*は1992年に導入された1500V昇圧対応複電圧車です。
1次車(701、703Fの2連×2=4両)は350型の車体を、2次車(705~709Fの2連×3=6両)は500型の車体と台車を流用しました。
書類上はともに新製扱いです。車体そのものにもこれといった違いはありませんので1次車、2次車とも同じタイトルでUPしています。
技術的に履歴をたどる意義があるとは思えませんが リンクを張っておきます。過去を温ねていただければうれしいです。→大津線500型(260型改) →石山坂本線350型(琵琶湖鉄道汽船100形改)

制御装置は「ACRF-H870-793A」、モータは「TDK8760-A」70kW。ブレーキはHRD-1(電気指令式ブレーキ)となっています。
1997年 京都市営地下鉄東西線への直通運転開始に伴い大津線は1500Vに昇圧。同一仕様となった600形とともに石山坂本線で運用されています。
ここでは一般色新旧車両を集めました。同じ旧塗装でも「KEIHAN」のロゴが入ったものには丸い社紋とKマークが外されています。
ラッピング車両は別タイトルでUPしています。→石山坂本線700形 ラッピング車

700形 1次車 350型改(701+702.703+704)

形式 700形(701-10)計10両  1992~3年 錦織工場製
15.000 ×2.380× 3.980  21 t  95 名 38 席
台車 FS503A  モーター TDK8760-A  70kw ×4 平行カルダン(中実軸式TDカルダン)
制御装置 ACRF-M870-793A ブレーキ HRD-1 昇圧対応車(回生B付き)
冷房装置 RPU3042  11.500kcal×2    参考文献 :鉄道ピクトリアル#695 2000.12

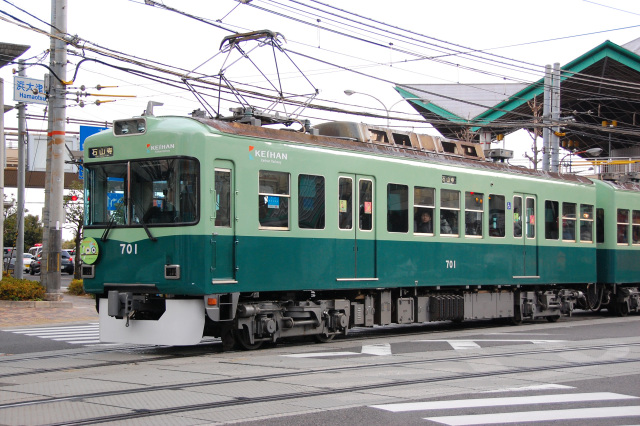

701 2012年撮影 旧塗装

701:361 として1967年竣工、1992年に廃車701へ車体流用

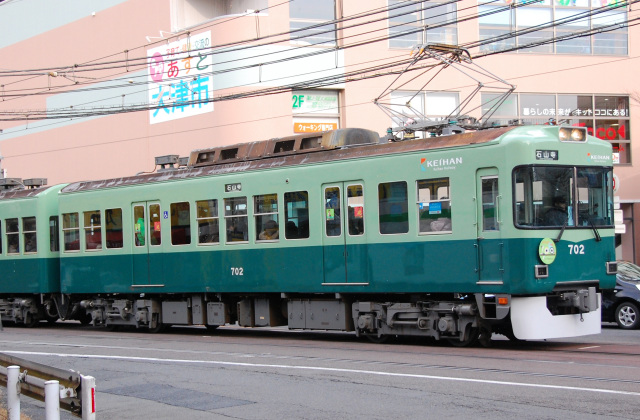

702 2012年撮影 旧塗装

702:360 として1967年竣工、1992年に廃車702へ車体流用 撮影:浜大津

700形 2次車 500型改(705+706~708+709)

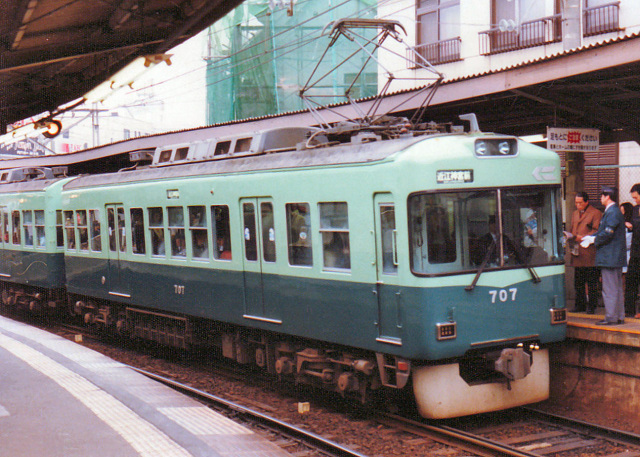

707 1997年撮影(昇圧前) 旧塗装

撮影 1997.1 膳所

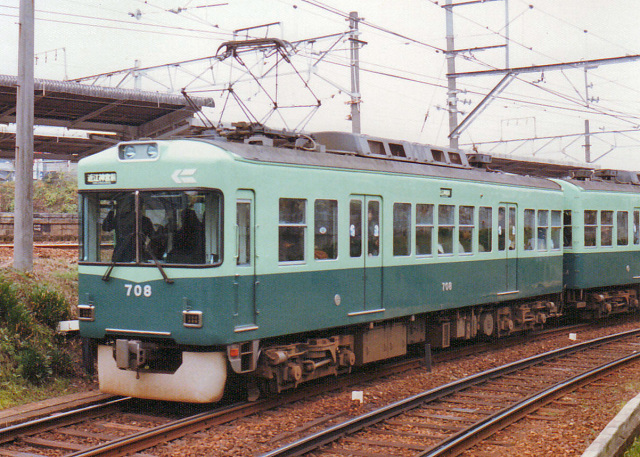

708 1997年撮影(昇圧前) 旧塗装

撮影 1997.1 膳所

707 2023年撮影 新塗装 前照灯LED化

707:283 として1968年竣工、1979年に500形503に改造 1993年に廃車707へ車体流用

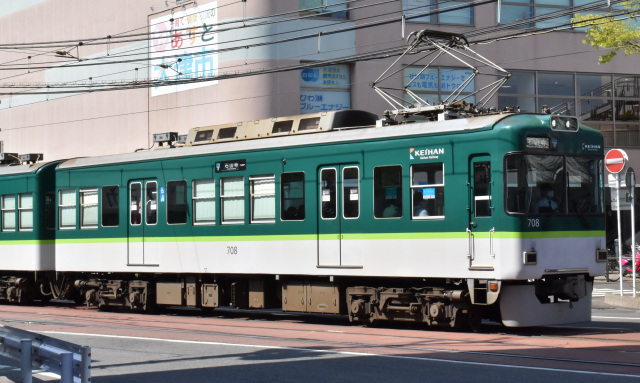

708 2023年撮影 新塗装 前照灯LED化

708:284 として1968年竣工、1979年に500形504に改造 1993年に廃車708へ車体流用

705 2023年撮影 新塗装 前照灯がLED化されていません

撮影:浜大津

*京阪線にも700形(初代、2代)が存在しますが使用線区が異なるので3代目扱いにはしていません。
