熊本市交通局 1200形 冷房改造車 1978年~ 東洋工機製 (旧200形)

1958~59年に東洋工機で製造された当初は200形と称していました。
1966年にワンマン化改造され、1200形1200~1209に改番されました。(1200は1210に変更)
特筆すべきは1200形(1202・1208)が日本で初めての冷房付き路面電車であるということです。
1978年8月に冷房運転を開始しました。
富士電機と共同開発したFDA2225-1型は直流600Vの架線電源から直結駆動する方式です。
後に改良型(FDA2225-2型)を順次取付け1980年には改造工事を完了しました。
コンパクトでパワーも問題ありません。しかし架線電圧は不安定です。
富士電機の担当者は大変な苦労をされたのではないでしょうか?
鉄道線の場合、定速度回転で効率のよい交流モータを使います。
富士電機に触発されやる気を出した三菱電機は交流モータを採用する路面電車用ユニットクーラーシステムMDA方式を提案。
以後、MDA方式を採用したCU77形が路面電車冷房化のスタンダードとなっていきます。
初期型を取付た1202と1208は1985~06年 8500形に部品を提供し廃車となりました。
8500形の冷房機はCU77形です。時の流れを感じずにはおれません。

全金属製車体である1200形と1350形については2022~27年度に延命化を実施する予定です。
まだしばらくは活躍を続けてくれると思われます。
非冷房車は別タイトルでUPしています。

1200形

形式 1200  1201~10  1958年 東洋工機製 旧200形
12.000: 2.301: 3.085  15.3t  72 名
台車 KD-201 近畿(01~04、10)FS-74 住友(05~09)
モーター SS-50 東洋電機 38kw × 2 DB1-K4 ブレーキ 空気.電気
参考文献 路面電車ガイドブック1976.6/rp688 2000.3

参考:1350形のスペック

形式 1350 1351~06    1960年 東洋工機製 旧350形
12.000: 2.301: 3.085  16.38t  69 名
台車 KD-201 近畿(51~53)FS-74 住友(54~56)
モーター SS-50 東洋電機 38kw × 2  DB1-K4 ブレーキ 空気.電気
参考文献 路面電車ガイドブック1976.6/rp688 2000.3

性能は1949年製の120形以来、1200形も 1350形も基本的に同じです。

1201 新塗装 KD201台車 撮影2013年

撮影場所:西辛島町

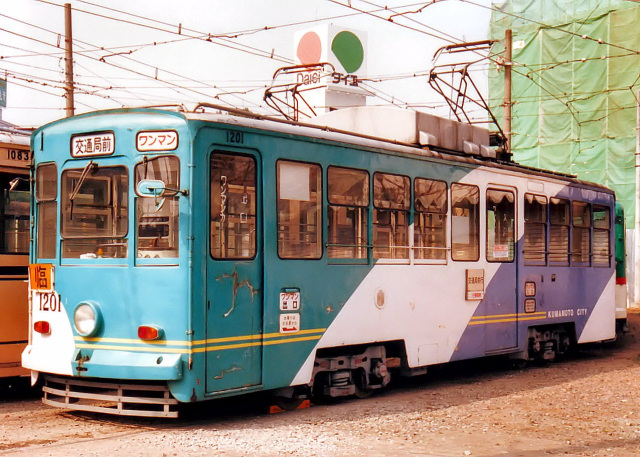

1201 特別塗装 市政100周年記念デザイン

1989年、熊本市制100周年および熊本市交通局開局65周年の記念デザイン。

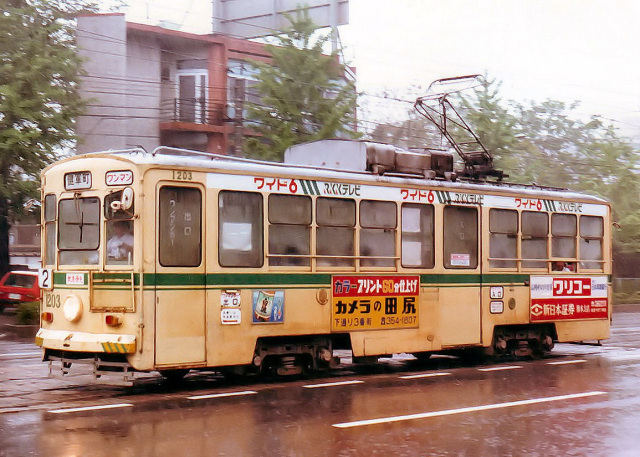

1203 旧塗装(緑帯) KD201台車 撮影1990年

撮影場所:健軍

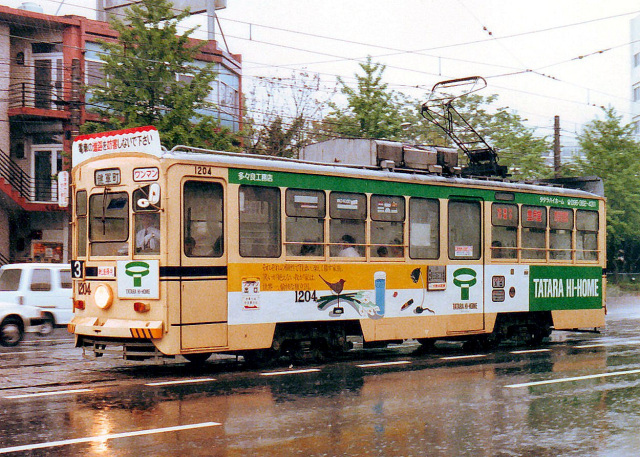

1204 旧塗装(紺帯) KD201台車 撮影1990年

撮影場所:健軍

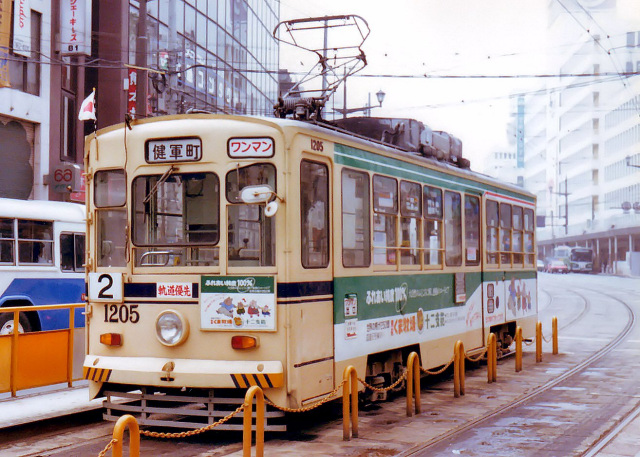

1205 旧塗装(紺帯) FS-74台車 撮影1990年

撮影場所:通町筋

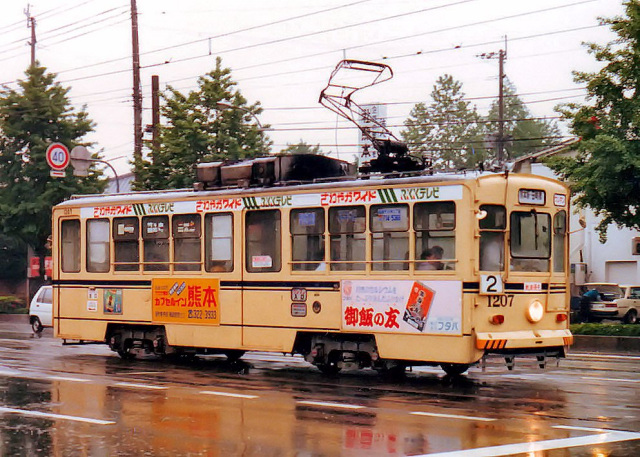

1207 旧塗装(紺帯) FS-74台車 撮影1990年

撮影場所:健軍

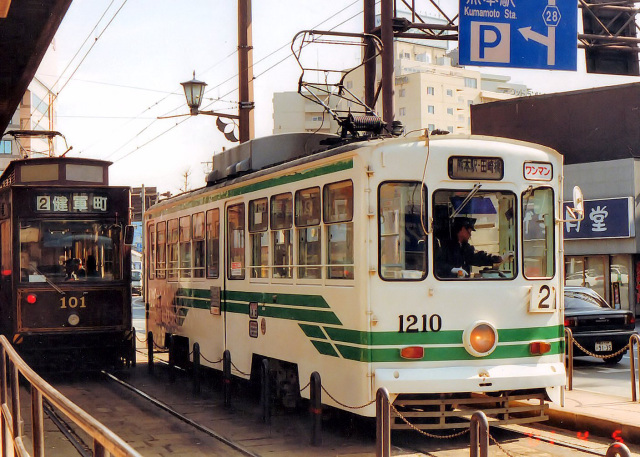

1210 新塗装 FS-74台車 撮影2001年

撮影場所:熊本駅前
